Grafil Recto y Figurado
Los Grafiles son producidos a partir de acero laminado, sometido a un proceso de trefilación y grafilado en frío. Son producidos a partir de alambrón de acero de bajo carbono. Este acero se endereza con un acabado grafilado para mejorar la adherencia al concreto y se corta de acuerdo a las especificaciones del cliente.

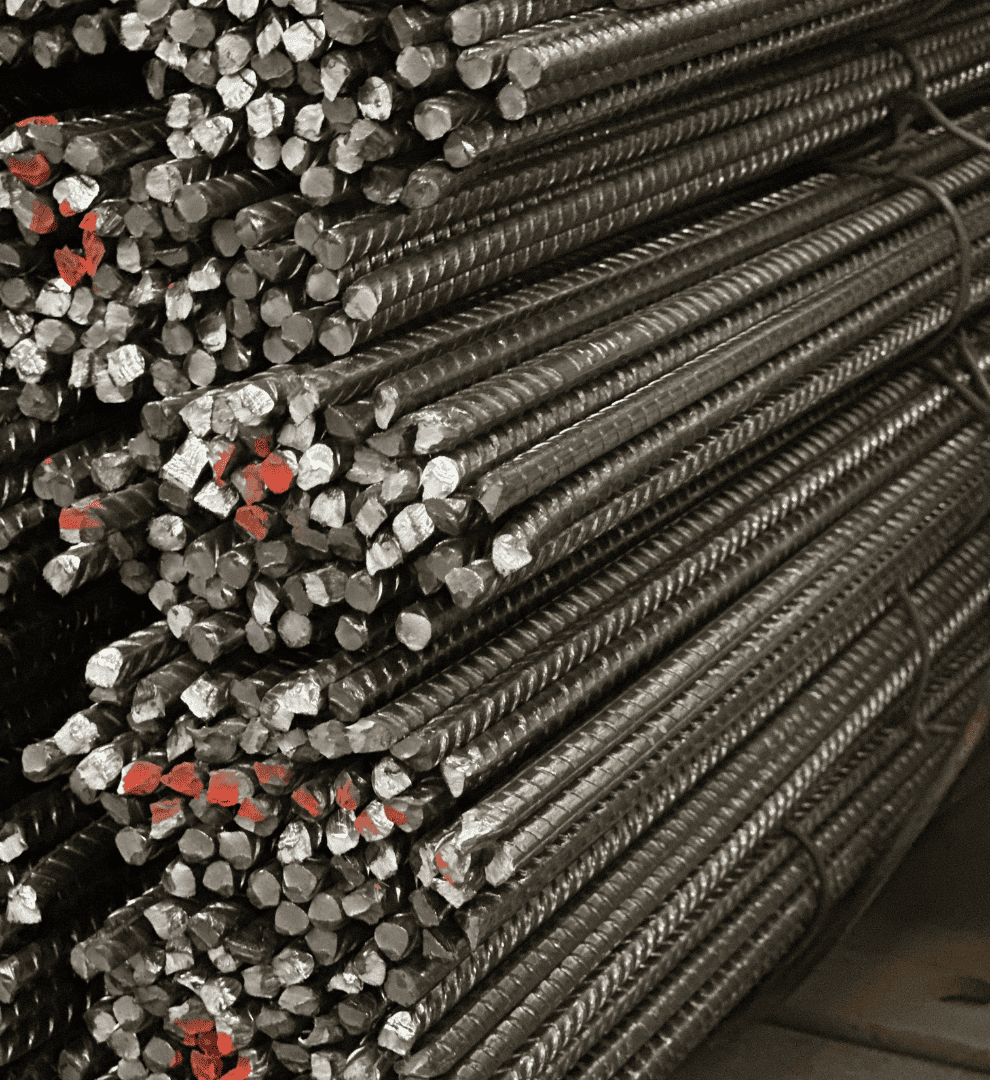

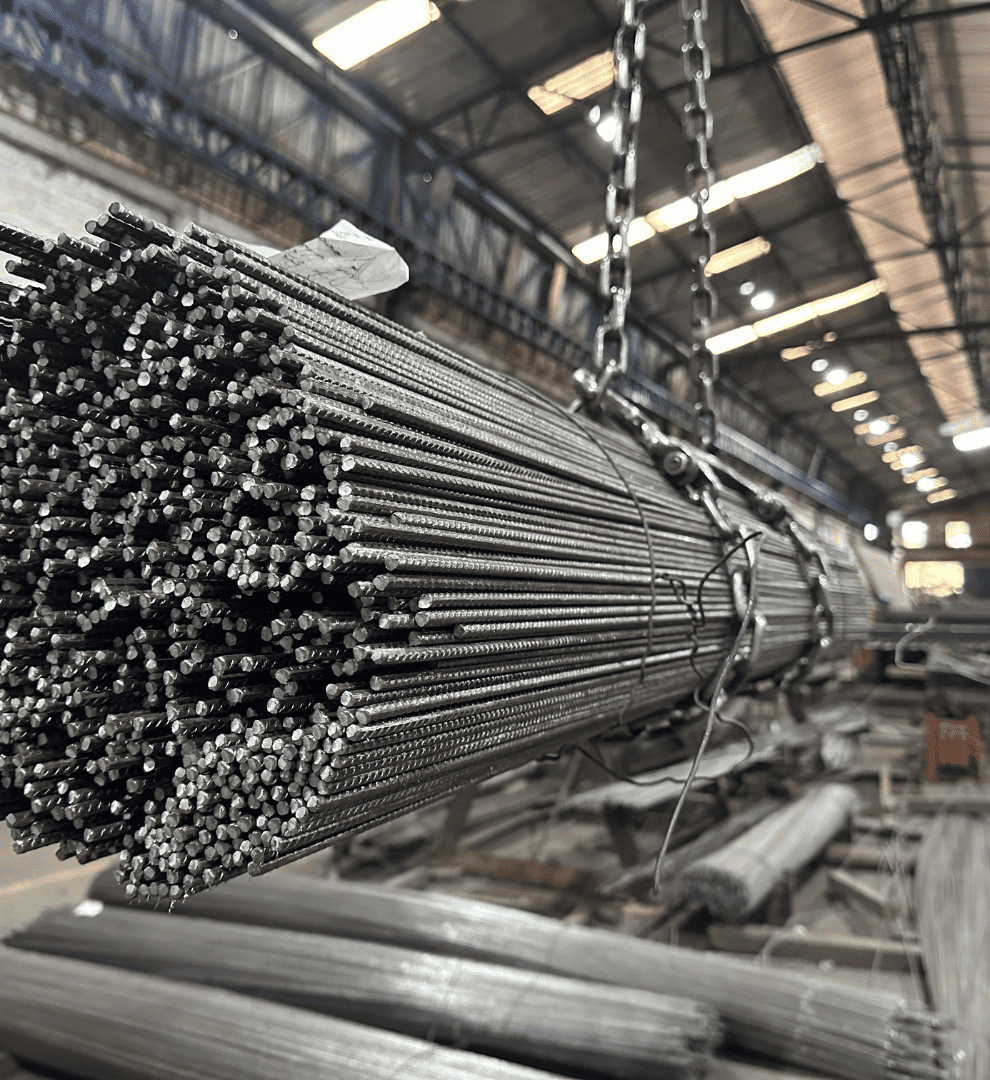

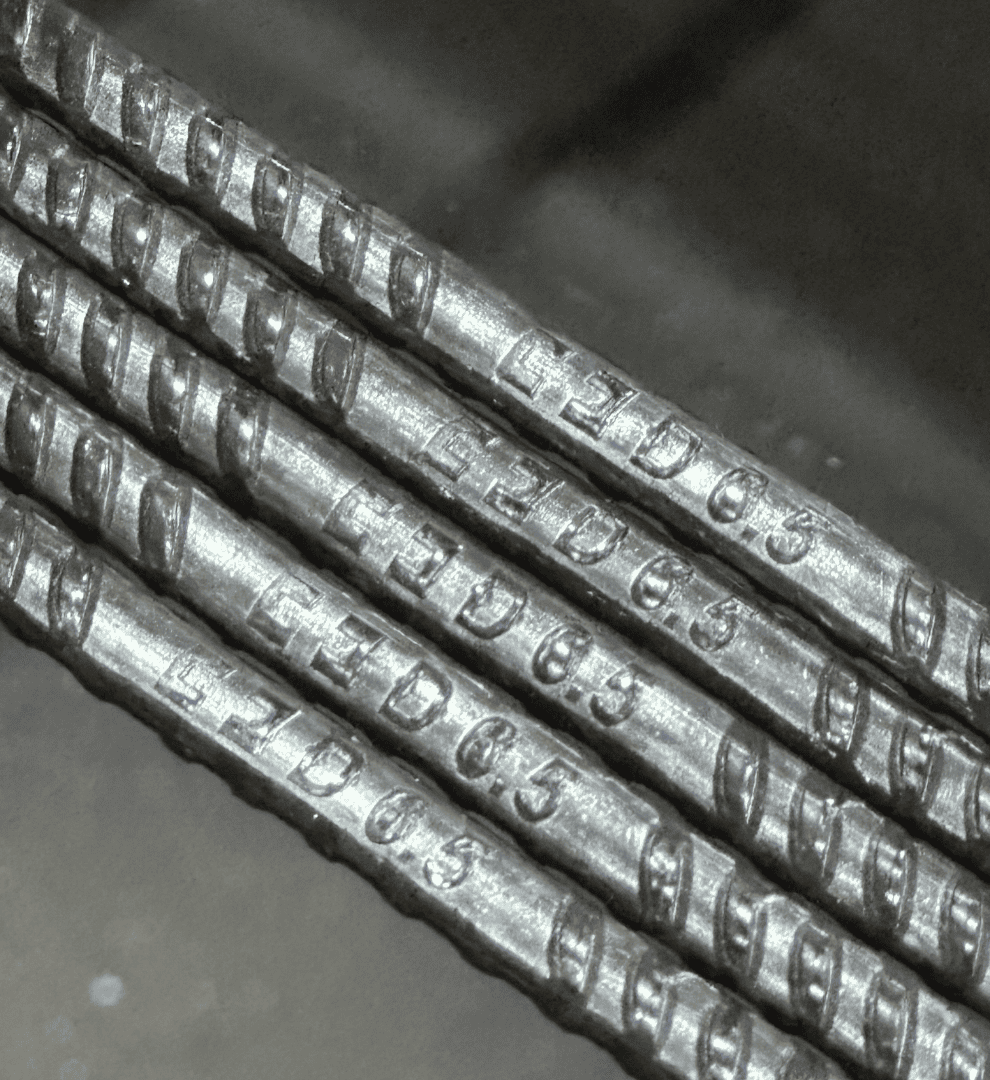

Nuestros Grafiles llevan el logo de CONALDESA y su número de designación entre las líneas de resaltes en alto relieve. Nuestros Grafiles están certificados cumpliendo los requisitos que exige la Resolución 0277 y normativas según la norma técnica colombiana NTC 5806.
Clase de acero: Acero de alta resistencia.
Materia Prima: Alambrón de bajo carbono.
Variación permisible en peso: ± 6 % de su Peso Nominal
Tracción: Min 585 MPa=59,6 Kg-f/mm²
Fluencia: 515 MPa=52,5 Kg-f/mm²
Longitud: El mayor valor entre ± 25 mm (1 Pulg) o 1% de la Longitud
Área Grafilada: Mínimo del 25% del área superficial total
Líneas de resaltes: Dos o más líneas de resaltes (Tres Líneas)
Ubicación de Resaltes: No menor a 45°, alternados en dirección opuesta
Doblado: Debe doblarse hasta formar un angulo de 90°, sin presentar agrietamiento en la parte exterior de la porción doblada
Norma de fabricación: Resolución 0277 de 2015 y norma técnica colombiana NTC 5806 de 2019
Presentación: presentación en longitudes de 6 m-12 m y 2,35 m o según especificaciones del cliente. Paquetes por unidades según necesidades del cliente
Diametro de Alambres: 4.0 mm a 8.5 mm
Elementos prefabricados, Estribos, Tapas de Canalización, Vigas, Estructuras Ornamentales.
GENERALIDADES
Clase de acero: Acero de alta resistencia.
Materia Prima: Alambrón de bajo carbono.
Variación permisible en peso: ± 6 % de su Peso Nominal
Tracción: Min 585 MPa=59,6 Kg-f/mm²
Fluencia: 515 MPa=52,5 Kg-f/mm²
Longitud: El mayor valor entre ± 25 mm (1 Pulg) o 1% de la Longitud
Área Grafilada: Mínimo del 25% del área superficial total
Líneas de resaltes: Dos o más líneas de resaltes (Tres Líneas)
Ubicación de Resaltes: No menor a 45°, alternados en dirección opuesta
Doblado: Debe doblarse hasta formar un angulo de 90°, sin presentar agrietamiento en la parte exterior de la porción doblada
Norma de fabricación: Resolución 0277 de 2015 y norma técnica colombiana NTC 5806 de 2019
DIMENSIONES
Presentación: presentación en longitudes de 6 m-12 m y 2,35 m o según especificaciones del cliente. Paquetes por unidades según necesidades del cliente
Diametro de Alambres: 4.0 mm a 8.5 mm
USOS
Elementos prefabricados, Estribos, Tapas de Canalización, Vigas, Estructuras Ornamentales.
