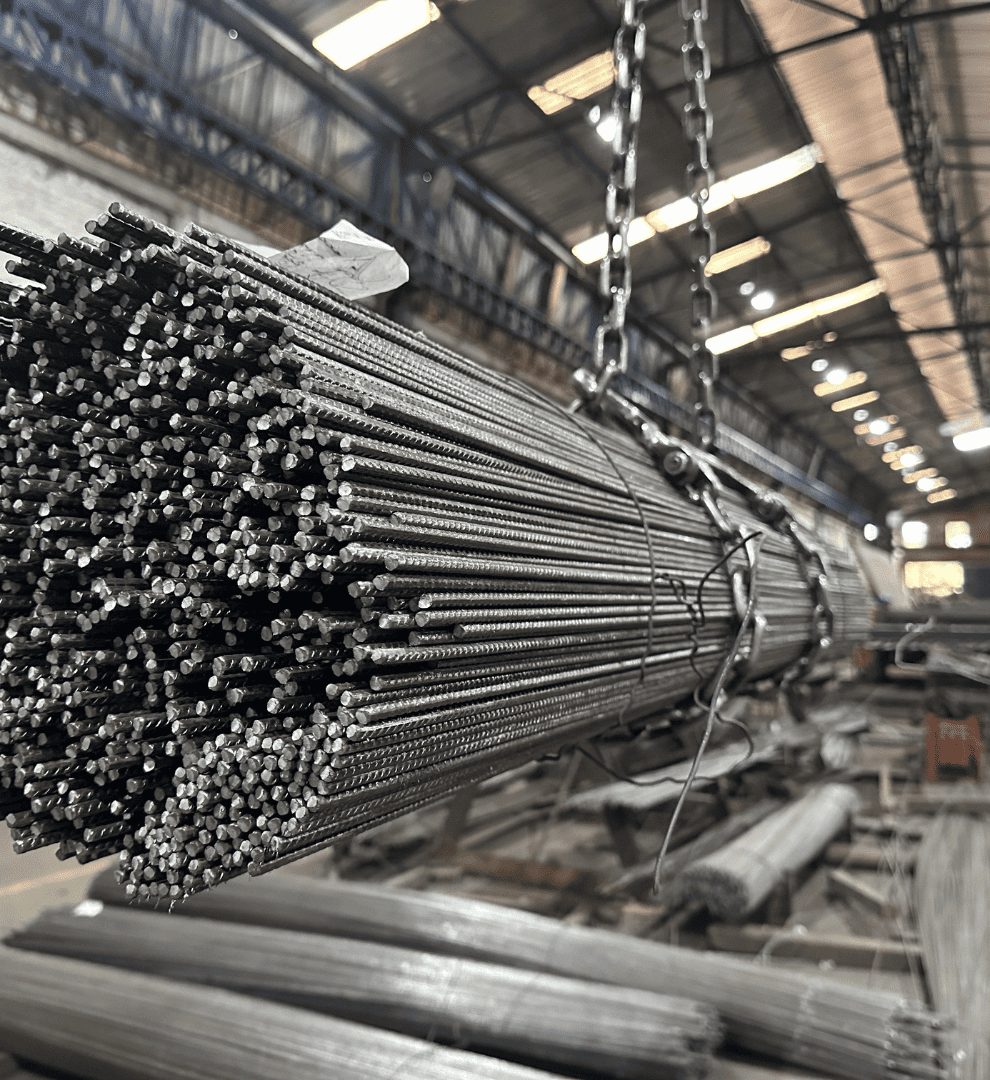

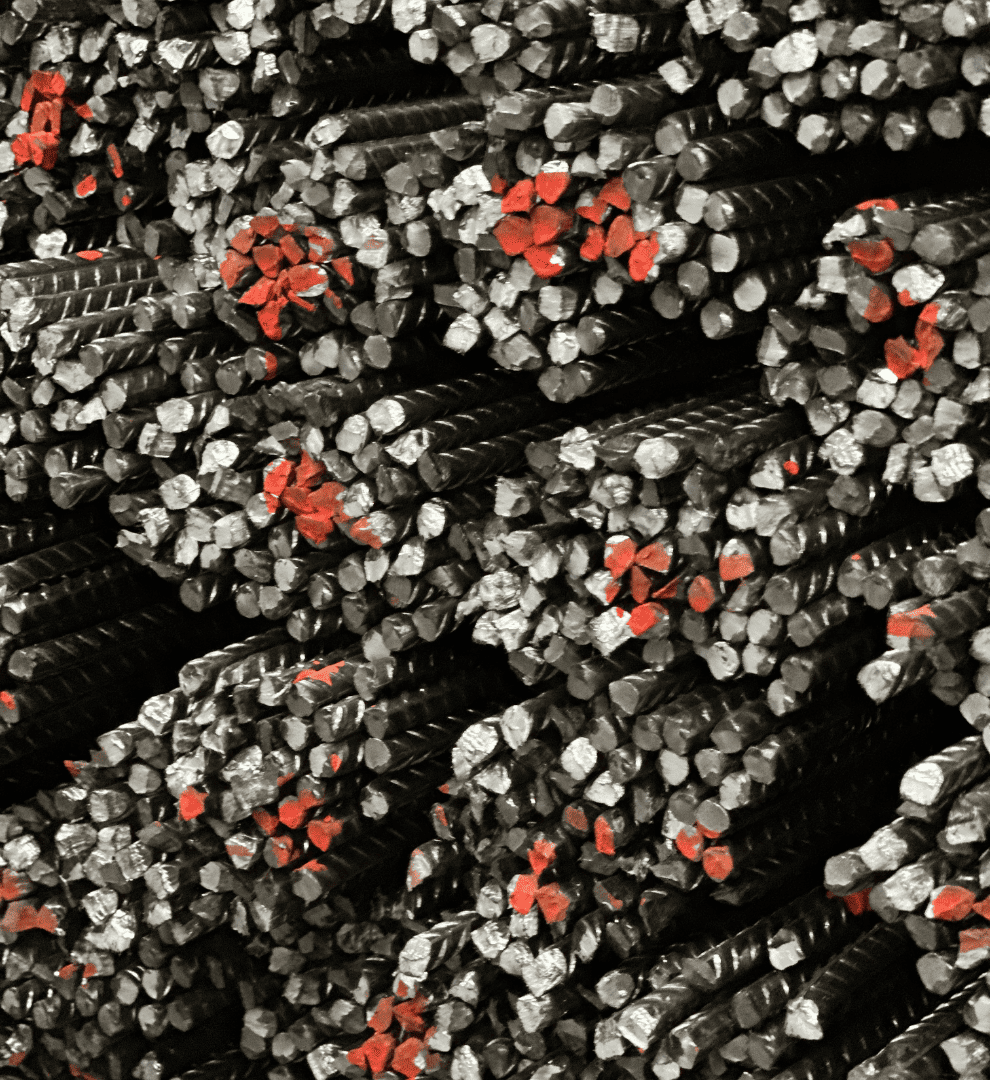

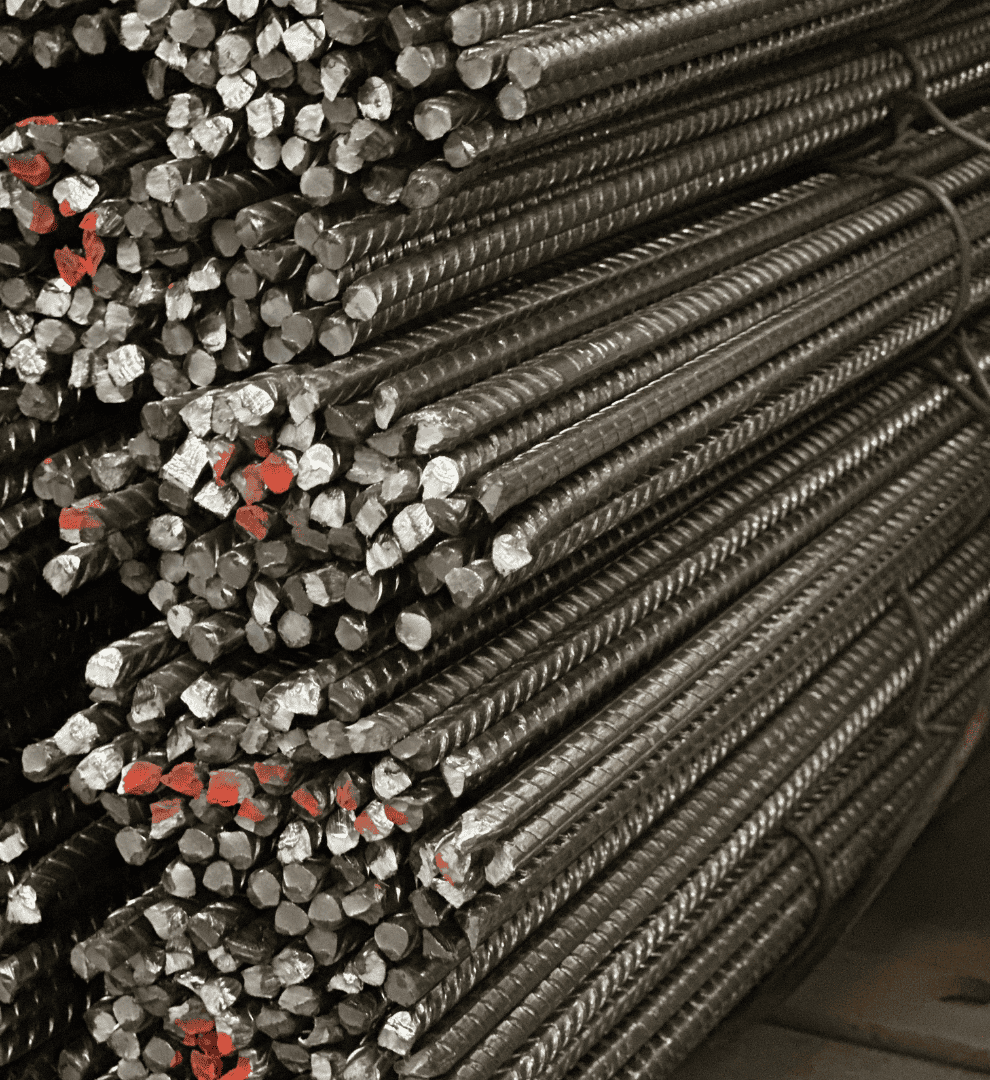

Grafil recto y figurado
Los Grafiles son producidos a partir de acero laminado, sometido a un proceso de trefilación y grafilado en frío. Son producidos a partir de alambrón de acero de bajo carbono. Este acero se endereza con un acabado grafilado para mejorar la adherencia al concreto y se corta de acuerdo a las especificaciones del cliente.

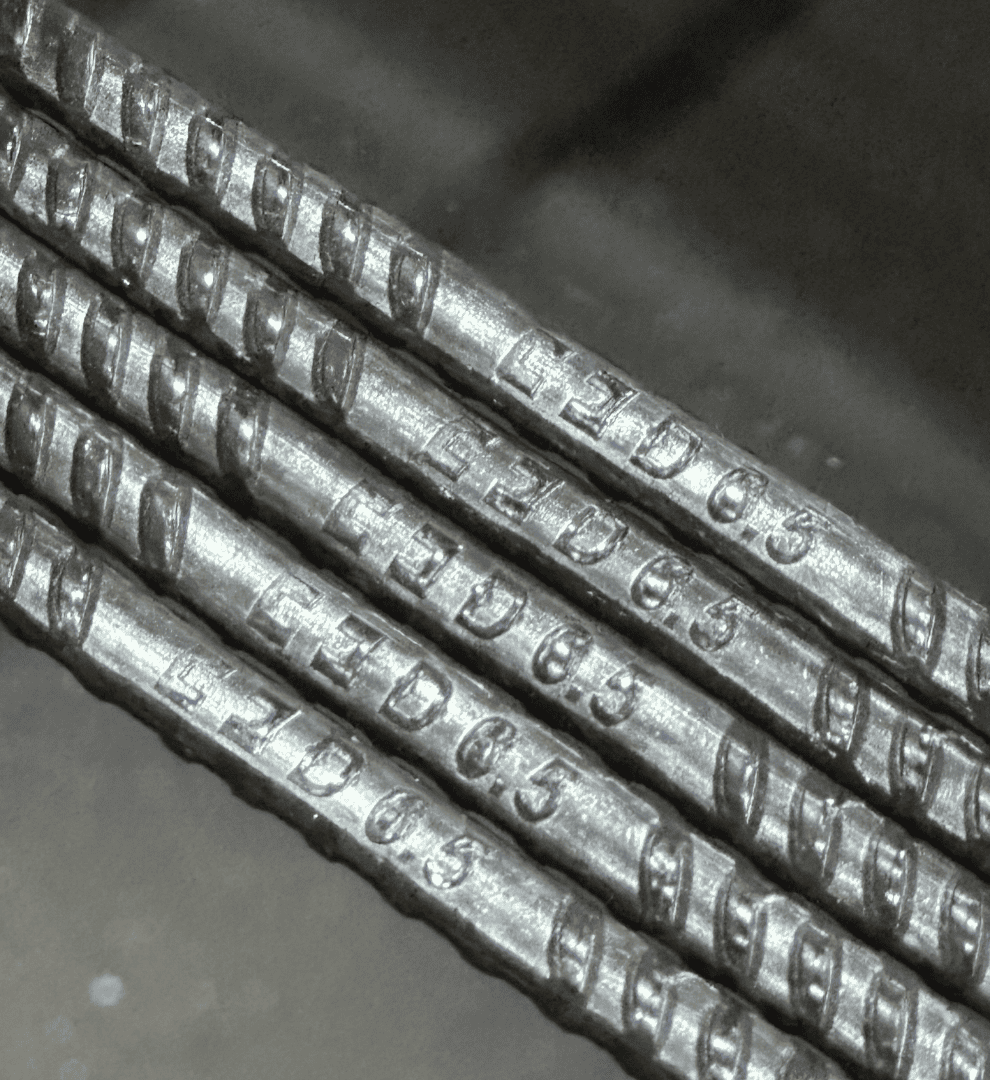

Nuestros Grafiles llevan el logo de CONALDESA y su número de designación entre las líneas de resaltes en alto relieve. Nuestros Grafiles están certificados cumpliendo los requisitos que exige la Resolución 0277 y normativas según la norma técnica colombiana NTC 5806.
Clase de acero: Acero de alta resistencia.
Materia Prima: Alambrón de bajo carbono.
Variación permisible en peso: ± 6 % de su Peso Nominal
Tracción: Min 585 MPa=59,6 Kg-f/mm²
Fluencia: 515 MPa=52,5 Kg-f/mm²
Longitud: El mayor valor entre ± 25 mm (1 Pulg) o 1% de la Longitud
Área Grafilada: Mínimo del 25% del área superficial total
Líneas de resaltes: Dos o más líneas de resaltes (Tres Líneas)
Ubicación de Resaltes: No menor a 45°, alternados en dirección opuesta
Doblado: Debe doblarse hasta formar un angulo de 90°, sin presentar agrietamiento en la parte exterior de la porción doblada.
Norma de fabricación: Resolución 0277 de 2015 y norma técnica colombiana NTC 5806 de 2019

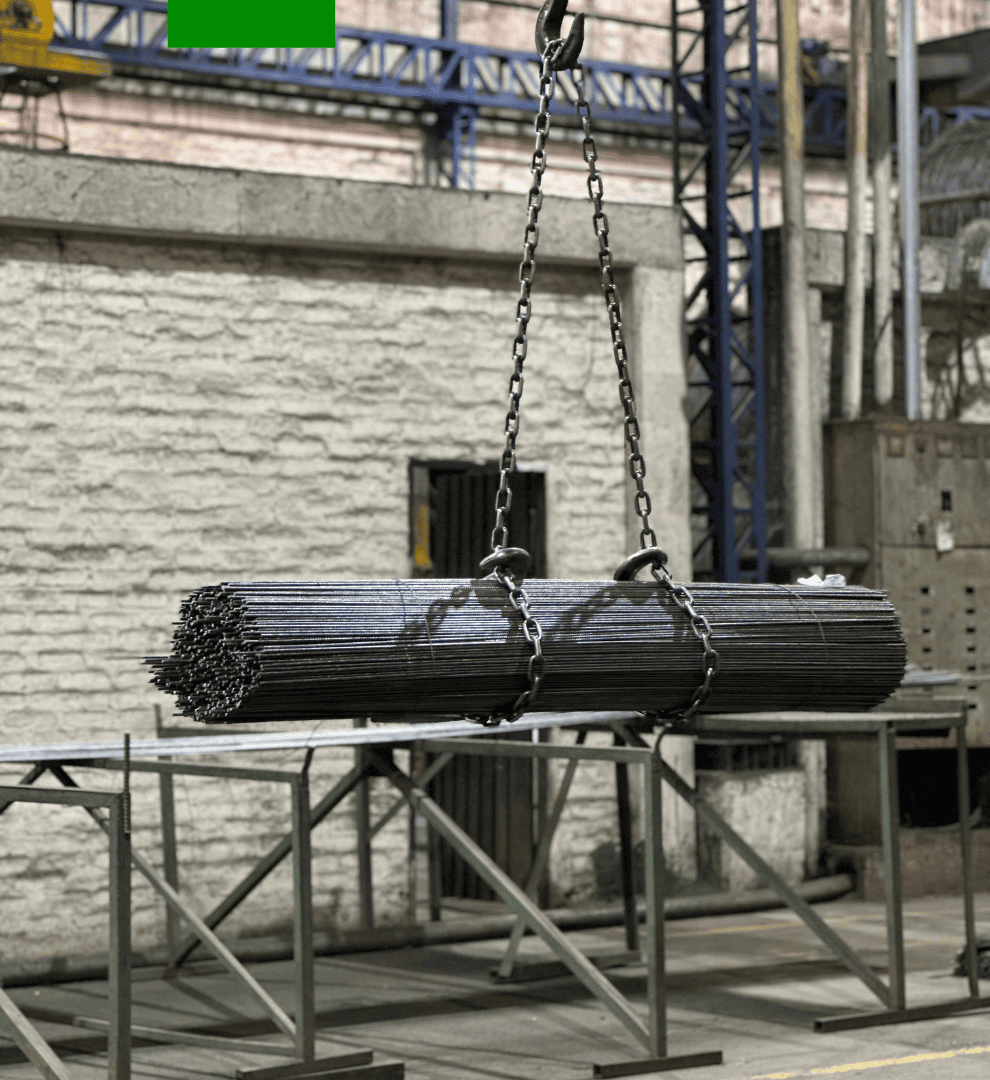

Presentación: presentación en longitudes de 6 m-12 m y 2,35 m o según especificaciones del cliente. Paquetes por unidades según necesidades del cliente
Diametro de Alambres: 4.0 mm a 8.5 mm
Elementos prefabricados, Estribos, Tapas de Canalización, Vigas, Estructuras Ornamentales.
Malla electrosoldada estándar y especial
Las Mallas electrosoldadas para refuerzo de concreto son producidas a partir de acero laminado, sometido a un proceso de trefilación y grafilado en frío. Este acero se endereza, corta y suelda para formar los paneles en cuadrículas de la malla. La rigidez con la cual están soldadas las varillas en el panel hace que el anclaje y la adherencia sean muy eficientes.
Malla Especial: La mayor ventaja de la malla especial radica en la flexibilidad de su diseño, tanto en las dimensiones de las cuadrículas, dimensiones de los paneles, así como en la combinación de los diámetros de los elementos. Las mallas especiales ofrecen la solución específica para cada caso.
Nuestras mallas están certificadas cumpliendo los requisitos que exige la Resolución 0277 y normativas según la norma técnica colombiana NTC 5806.
Clase de acero: Acero de alta resistencia.
Materia Prima: Alambrón de bajo carbono.
Variación permisible en peso: ± 6 % de su Peso Nominal
Tracción: Min 550 MPa=56 Kg-f/mm²
Fluencia: Min 485 MPa=49 Kg-f/mm²
Longitud del Panel: Puede variar entre ± 25 mm (1 Pulg) o 1% de la Longitud
Área Grafilada: Mínimo del 25% del área superficial total
Líneas de resaltes: Dos o más líneas de resaltes (Tres Líneas)
Resistencia al corte: Valor promedio mínimo debe ser superior a 241 N, multiplicado por el área nominal del alambre liso o grafil más grueso en mm²
Norma de fabricación: Resolución 0277 de 2015 y norma técnica colombiana NTC 5806 de 2019
Presentación: Panel de 6.0m x 2.35m o a especificación del cliente
Diametro de Alambres: 4.0 mm a 8.5 mm
Tamaños Maximos: Tamaños Máximos
Se usa entre otros para: Prefabricados, Placas de Entrepiso, Placas de Contrapiso, Losas Aligeradas, Muros Pantalla – Contención, Pavimentos, Piscinas, Revestimiento de Túneles. Artesanalmente se utiliza en cerramientos, Bandejas Porta Cables y Gaviones
GENERALIDADES
Clase de acero: Acero de alta resistencia.
Materia Prima: Alambrón de bajo carbono.
Variación permisible en peso: ± 6 % de su Peso Nominal
Tracción: Min 550 MPa=56 Kg-f/mm²
Fluencia: Min 485 MPa=49 Kg-f/mm²
Longitud del Panel: Puede variar entre ± 25 mm (1 Pulg) o 1% de la Longitud
Área Grafilada: Mínimo del 25% del área superficial total
Líneas de resaltes: Dos o más líneas de resaltes (Tres Líneas)
Resistencia al corte: Valor promedio mínimo debe ser superior a 241 N, multiplicado por el área nominal del alambre liso o grafil más grueso en mm²
Norma de fabricación: Resolución 0277 de 2015 y norma técnica colombiana NTC 5806 de 2019
DIMENCIONES
Presentación: Panel de 6.0m x 2.35m o a especificación del cliente
Diametro de Alambres: 4.0 mm a 8.5 mm
Tamaños Maximos: Tamaños Máximos
USOS
Se usa entre otros para: Prefabricados, Placas de Entrepiso, Placas de Contrapiso, Losas Aligeradas, Muros Pantalla – Contención, Pavimentos, Piscinas, Revestimiento de Túneles. Artesanalmente se utiliza en cerramientos, Bandejas Porta Cables y Gaviones
